Соединения штуцерные
Штуцерные соединения используют для труб с Dy до 32мм. По назначению штуцерные соединения разделяют на 4 типа.
По методу крепления штуцерные соединения делятся на приварные встык, приварные внахлестку и неприварные.
В данные момент больше всего используют приварные внахлестку штуцерно-торцовые соединения.
Условия применения штуцерных соединений приварных встык аналогичны условиям применения соединений привариваемых внахлестку.
Стальные штуцеры соединяют с трубами электро или газовой сваркой.
Штуцерно-торцовые соединения уплотняют прокладками.
На отбортованных трубах применяют неприварные штуцерные соединения, которые состоят из 2 элементов: стального штуцера и накидной гайки.
Типы штуцерных соединений на отбортованной трубе представлены.
Неприварные штуцерные соединения в применении экономичнее остальных видов соединений с использованием стальных штуцеров.
Детали трубопроводов для тепловой энергетики
Штуцер ОСТ 108.462.09-82 / ОСТ 108.462.10-82 / ОСТ 108.462.08-82 для паропроводов ТЭС

Созданы для применения в паропроводах тэс.
Изготовление штуцеров выполняется из сталей марки 12Х1МФ по ГОСТ 20072.(так же возможно изготовление штуцеров из других сталей)
Материал - сталь
Выполняется в соответствии с требованиями ОСТ 108.462.08-82 в нескольких исполнениях, в зависимости от условий эксплуатации.
Штуцер ОСТ 108.462.01-82 / ОСТ 108.462.02-82 / ОСТ 108.462.03-82 для трубопроводов ТЭС

Созданы для применения в паропроводах тэс.
Изготовление штуцеров выполняется из хромомолибденованадиевых сталей.
Материал изготовления - Сталь 20 соответствующая ГОСТ 1050 (так же возможно изготовление штуцеров из других сталей)
Штуцер ОСТ 108.462.19-82 для паропроводов ТЭС

Создан для применения в паропроводах ТЭС с номинальным давлением передаваемой среды 9,81 МПа и температурой до 540 градусов
Изготовление штуцеров выполняется из сталей марки марки 12Х1МФ
Штуцер ОСТ 108.462.20-82 для паропроводов ТЭС

Создан для применения в паропроводах тэс с абсолютным давлением пара 9,81 МПа и температурой до 540 градусов
Остальные технические требования - по ОСТ 24.125.60.
Соединения штуцерные ОСТ 108.313.07-82 для паропроводов ТЭС

штуцерные соединения паропроводов ТЭС с номинальным давлением и температурой передаваемой среды:
Давление - 25,01МПа Температура - 545 °С;
Давление - 13,73МПа Температура - 560 °С;
Давление - 13,73МПа Температура - 545 °С;
Давление - 13,73МПа Температура - 515 °С;
Давление - 4,02МПа Температура - 545 °С.
Выбор сварочных материалов в зависимости от вида сварки выполняется по ОСТ 108.940.02
Соединения штуцерные ОСТ 108.313.08-82 для паропроводов ТЭС
Штуцерные соединения паропроводов тепловых электростанций с абсолютным давлением пара 9,81 МПа (100 кгс/см ) и температурой 540 °С
Выбор сварочных материалов в зависимости от вида сварки производить по ОСТ 108.940.02.
Детали и сборочные единицы трубопроводов АЭС
Штуцер ОСТ 24.125.12-89 для трубопроводов АЭС (Dу более 50 мм)

Штуцеры для трубопроводов АЭС.
Производство штуцеров выполняется из стойкой к коррозии стали марки 08Х18Н10Т по ГОСТ 5949 или из заготовок группы IIIБ в соответствии с ОСТ 108.109.01.
Данные детали рассчитаны на стандартное давление и температуру передаваемой среды:
Давление - 10,79МПа, Температура = 55°С;
Давление - 17,66МПа, Температура = 360°С;
Давление - 10,10МПа, Температура = 170°С;
Давление - 13,73МПа, Температура = 335°С;
Давление - 7,55МПа, Температура = 290°С;
Давление - 9,02МПа, Температура = 290°С;
Давление - 5,40МПа, Температура = 60°С;
Давление - 3,92МПа, Температура = 290°С.
Давление - 3,92МПа, Температура = 200°С;
Штуцер ОСТ 24.125.11-89 для трубопроводов АЭС (Dу менее 50 мм)

Штуцеры Dy менее 50 мм для трубопроводов.
Производство штуцеров выполняется из коррозионно-стойкой стали марки 08Х18Н10Т соответствующей ГОСТ 5949
Данные детали рассчитаны на следующее стандартное давление и температуру передаваемой среды:
р = 10,79МПа, Температура= 55°С;
р = 10,10МПа, Температура = 170°С;
р = 19,62МПа, Температура = 290°С;
р = 7,55МПа, Температура = 290°С;
р = 17,66МПа, Температура = 360°С;
р = 13,73МПа, Температура = 335°С;
р = 9,02МПа, Температура = 290°С;
р = 5,40МПа, Температура = 60°С;
р = 3,92МПа, Температура = 290°С;
р = 3,92МПа, Температура = 200°С.
Штуцеры для ответвлений ОСТ 34.10.509-90
Pраб<2,2 МПа (22 кгс/см?), температура менее 300 C
Технические условия - ОСТ 34 10.440-90
Материал - сталь 08Х18Н10Т, 12Х18Н10Т

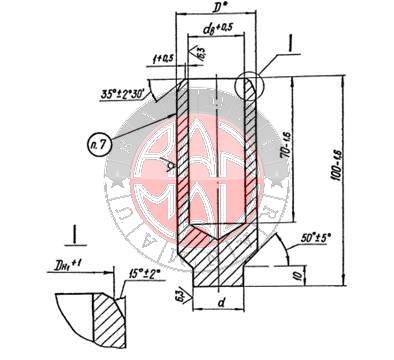

Штуцер ОСТ 34.42.671-84

Штуцер ГОСТ 22792-83
Штуцер ГОСТ 22792-83 применяется для трубопроводов нефтехимической отрасли.
Он может использоваться при давлении Ру от 10 до 100 МПа, при температуре передаваемой среды от -50 градусов до +510 градусов.
Для изготовления штуцеров ГОСТ 22792-83 Dy = 50 мм и меньше возможно использование сортового проката.
Материал: сталь 20 ГОСТ 1050, сталь 15Х5М, 18ХЗМВ и 20ХЗМВФ по ГОСТ 20072; сталь 10Г2 и ЗОХМА по ГОСТ 4543; сталь 09Г2С и 14ХГС по ГОСТ 19282;
СТАЛЬ 03Х17Н14МЗ, 08Х18Н10Т, 08Х18Н12Т, 12Х18Н10Т, 12Х18Н12Т, 10Х17Н13М2Т, 10Х17Н13МЗТ и 08Х17Н15МЗТ по ГОСТ 5632; сталь 20ЮЧ, 15ГС, 20Х2МА и 22ХЗМ по нормативно-технической документации завода производителя стали.
